Kako radi LED panelno svjetlo s rubnim osvjetljenjem

Rasvjetna tijela od 2 i 4 noge već su dugo osvijetljena linearnim fluorescentnim svjetlima. Fluorescentni troferi uobičajeni su naziv za ova svjetla. Žice AC sabirnice iznad spuštenog stropa spojene su na trofere. Svjetlost koju stvaraju svjetiljke može se oblikovati fluorescentnim troferom pomoću komponenti kao što su kućište od lima, fluorescentni balast, fluorescentne svjetiljke i optika za stvaranje vizualno ugodnog svjetla za područje u kojem će se koristiti.

Širom svijeta, poslovne zgrade i industrijske postavke često imaju rasvjetna tijela u troffer stilu. Unatoč tome, problem relativno velike potrošnje energije uzrokovan je relativno niskim faktorima snage i kratkim životnim ciklusom konvencionalnih fluorescentnih cijevi, koji se kreću od 3,000 do 4,000 sata. Osim toga, uklonjena rasvjetna tijela ili komponente uvlače struju otpada za odlaganje ili recikliranje.

Kao rezultat toksičnih ili opasnih materijala u uklonjenim komponentama, uključujući PCB u balastima i živu u fluorescentnim svjetiljkama, odlaganje izaziva značajnu zabrinutost za okoliš. Kao rezultat prednosti LED-a u smislu visoke učinkovitosti, male potrošnje energije, visoke pouzdanosti, brzog vremena odziva i niske stope kvarova, rasvjetna tvrtka i akademska zajednica posvećuju vrijeme i trud proširenju rasvjetnih aplikacija s LED-om.

Upotreba svjetlosnih dioda (LED) u općoj rasvjeti za mjesta kao što su konferencijske sobe i uredi postaje sve raširenija. Inovativni rasvjetni uređaj u posljednjih nekoliko godina je LED ravno svjetlo. Značajan dio poslovnog, uredskog i maloprodajnog prostora ima spuštene stropove. LED rasvjetna ploča napravljena je da pruži dovoljno osvjetljenja da zauzme mjesto postojećih fluorescentnih svjetiljki s različitim razinama luksa.

Moduli s izravnim pozadinskim osvjetljenjem i moduli s rubnim osvjetljenjem dvije su glavne vrste dizajna rasvjetnih ploča. Skupina LED izvora svjetlosti koji se nalaze neposredno ispod panela čine LED panel s izravnim osvjetljenjem. Ali imajte na umu da su LED diode vrsta usmjerenog izvora svjetlosti čija je Lambertova izlazna snaga svjetla najveća pri 90 stupnjeva. Budući da su LED diode usmjerene izravno na sloj koji difuzira svjetlost, svjetlost koju emitiraju svijetli ravno na sloj.

Posljedično proizvodi točkasti izvor svjetlosti koji može smetati ili oštetiti nečiji vid. Vruće točke (tj. područje s najvećim intenzitetom izlazne svjetlosti) mogu se vidjeti na izravno osvijetljenoj svjetlosnoj ploči sa slojem difuzora postavljenim preblizu LED izvora svjetlosti. Razvoj rubno osvijetljenih LED rasvjetnih ploča temelji se na postizanju učvršćenja koje generira svjetlosni izlaz koji se ljudskom oku čini ujednačenim po cijeloj ploči raspršivača balansiranjem odnosa gore navedenih čimbenika.

Svjetlost se prenosi od LED niza do središnjeg područja rubno osvijetljene ploče kroz svjetlosne vodiče u modernim LED ravnim svjetiljkama izgrađenim primarno prema teoremu rubno osvijetljenog pozadinskog osvjetljenja. Upotreba rubno osvijetljenih LED panela u unutarnjim rasvjetnim tijelima brzo dobiva na popularnosti. Sada je moguće pronaći prilično ravnu LED ploču s rubnim osvjetljenjem, što omogućuje tanke ploče podesive duljine i širine koje proizvode jednoliku svjetlost.

Rasvjetno tijelo i povezani alati za naknadnu ugradnju pružaju alat s tonom fleksibilnosti ugradnje. Uključivanjem jedne ili više komponenti difuzora, rubno osvijetljene LED rasvjetne ploče mogu proizvesti ambijentalnu bijelu koja ravnomjerno prekriva cijelu prednju stranu ploče. Općenito, LED panel se može podijeliti na okvir i komponente koje emitiraju svjetlost koje su okružene okvirom.

Aluminijski okvir podupire strukturu, sadrži dijelove LED panela, uključujući LED trake i strujne krugove, te odvodi toplinu. Ploča za vođenje svjetla ima nekoliko SMD LED dioda postavljenih uz dvije ili više strana. Rubno osvjetljenje koristi SMD2835, SMD5630, SMD3014, SMD4014 i druge SMD izvore svjetlosti.

Poznata su rubno osvijetljena LED panelna svjetla koja povezuju svjetlo s ravnim rubovima panela za vođenje svjetla. (valovodni medij). Svjetlost se širi kroz cijeli volumen medija potpunom unutarnjom refleksijom prije nego što se oslobodi s površine koja emitira svjetlost. Kako bi se zajamčilo da svjetlost izlazi s prednje strane LGP-a, svjetlost LED dioda ulazi u rubove LGP-a i preusmjerava se unutra.

Reflektor se može postaviti na stražnju površinu ploče kako bi se svjetlost koja obično izlazi sa stražnje površine ploče preusmjerila prema prednjoj površini. Stražnja strana ploče, koja je strana nasuprot strani koja emitira svjetlost, često će dodati sloj koji reflektira svjetlost kako bi se smanjila emisija svjetlosti sa stražnje strane.

Jedna ili obje strane ploče za vođenje svjetla mogu imati površinski uzorak sastavljen od hrapavosti površine koja remeti svojstva vođenja svjetla LGP-a na mjestu područja generirajući preferencijalnu emisiju svjetla na tom području kako bi se omogućila jednolika emisija svjetlosti. Svjetlost će se kretati unutar valovoda čim prodre.

Količina svjetlosti koja će izaći iz rubova valovoda može se kontrolirati pričvršćivanjem difuzora i/ili reflektora na rubove koji nisu izloženi modulu izvora svjetlosti. Kako bi se svjetlost s glavnih ravnih površina valovoda usmjerila difuzno ili pod kutom, mogu se koristiti značajke na valovodu. Za izdvajanje difuzne svjetlosti trenutno se koriste karakteristike poput laserskog jetkanja, kemijskog jetkanja i slikanja oblika.

Značajke distribucije svjetla mikroleća mogu se koristiti kao opcija za ponudu specijaliziranijeg i personaliziranijeg izlaza svjetla. Raspršujuća ploča obično je izrađena od prozirne plastike ili plastike koja propušta svjetlost s dosljednim dizajnom površine kako bi se omogućilo ravnomjerno emitiranje svjetlosti. Kako bi se izbjegle neravnine, difuzor se može proizvesti od mješavine difuznih sredstava.

Kako bi se uklonile vruće točke, raspršujuća tvar sastavljena od difuzora može raspršiti svjetlost iz LED izvora svjetlosti. Kako bi se zajamčila distribucija svjetla za LED panel Lambertian ili vrlo blizu Lambertiana, u LED panelima se koriste difuzori od poli (metil metakrilata ili PMMA), polikarbonata i/ili polistirena.

Pomoću reflektirajućeg materijala ili reflektora koji se nalazi na stražnjoj strani svjetlosne ploče, svjetlost koja je ravnomjerno raspršena po ploči će se raspršiti i usmjeriti kroz ploču u područje koje treba osvijetliti. Funkcija valovoda ili svjetlosne cijevi može se koristiti za usmjeravanje svjetla s rubno osvijetljenih LED dioda prema središtu odgovarajuće ploče, što može pomoći u osiguravanju ujednačenosti svjetla koje stvaraju LED svjetlosne ploče.

Uredska rasvjetna okruženja pretežno koriste LED rasvjetne ploče. Budući da razne ljudske potrebe moraju biti zadovoljene rasvjetom radnog mjesta. Stoga se rasvjeta radnog mjesta može ocijeniti dobrom kvalitetom ako zaposlenicima omogućava jednostavno i udobno obavljanje vizualnih zadataka. Parametri kao što su lux za svjetlinu, CRI za indeks reprodukcije boja i parametar vizualne udobnosti (VCP) za odsjaj koriste se za procjenu kvalitete svjetla.

Nedavno je preporuka Međunarodnog povjerenstva za osvjetljenje (CIE) Unified Glare Rating (UGR) postala široko prihvaćena kao standardna metoda procjene blještanja. Iako rubne rasvjetne ploče imaju mnoge prednosti, neke od njih su njihova ujednačena rasvjeta, aerodinamični dizajn i tanka silueta. Međutim, rubno osvijetljena LED panelna svjetla imaju nedostatak neučinkovitog upravljanja UGR-om.

Stvaranje odsjaja rezultat je nedovoljno kontroliranog UGR-a, što može biti vrlo opasno u velikim prostorima. Ovo posebno vrijedi za velike prostorije, kao što su sobe za sastanke, koje se koriste na radnim mjestima. Neugodan odsjaj može proizaći iz UGR vrijednosti većih od 20, posebno na radnom mjestu ili u prostoriji spomenutoj gore.

Stoga je poželjno da LED ploče s rubnim osvjetljenjem koje se koriste na radnim mjestima imaju UGR od 19 ili niže. Za LED panele s rubnim osvjetljenjem, povećanje svjetlosne učinkovitosti predstavlja još jednu prepreku. Svjetlosna učinkovitost je kvocijent ukupnog svjetlosnog toka koji generira svjetlo LED panela i ukupne ulazne snage koju dobiva. Definira se kao omjer svjetlosnog toka (Lm) i primijenjene snage (Watti). Mjerna jedinica je svjetlo po vatu (lm/W).

Zbog gubitaka svjetlosti unutar medija za vođenje svjetlosti, gubitaka u spajanju svjetlosti u medij i gubitaka u izdvajanju svjetlosti iz medija, rasvjetne ploče s rubnim osvjetljenjem imaju slabiju svjetlosnu učinkovitost od konfiguracije s izravnim osvjetljenjem. LED svjetiljke s rubnim osvjetljenjem emitiraju reflektirajuću svjetlost sa svjetlosnom učinkovitošću obično između 80 i 100 lm/W, za razliku od ploča s izravnim osvjetljenjem koje emitiraju usmjereno osvjetljenje sa svjetlosnom učinkovitošću od čak 160 lm/W.

Kao što je već spomenuto, jedna od glavnih prednosti LED panelne svjetiljke s rubnim osvjetljenjem u odnosu na panelnu svjetiljku s pozadinskim ili izravnim osvjetljenjem jest ta da je mnogo kompaktnija. Konkretno, ukupna debljina svjetiljke može biti slična debljini ploče za vođenje svjetlosti, što omogućuje izradu ploče debljine 8-12 mm.

Dodatno, LED panel može biti bilo koje dimenzije. Na primjer, LED ploča bi mogla biti kvadratna i mjeriti oko 24 inča x 24 inča (600 milimetara x 600 milimetara), što bi bila niža dimenzija standardnog fluorescentnog stropnog ormarića. Zbog svog širokog raspona veličina, fleksibilniji su i mogu se koristiti za razne primjene. Aluminijsko kućište može imati termoplastični antistatički premaz.

Srebrna ili bijela boja okvira bolje se uklapa u stambene i poslovne stropove, a također je otporan na koroziju i ogrebotine. Vanjski pokretači konstantne struje s mogućnošću prigušivanja obično napajaju LED panel svjetla. Pojavljuju se u regularnoj, DALI i analognoj verziji, kao i različitim temperaturama boja.

Mogu se površinski montirati na stropove i zidove, koristiti kao visilice ili ugraditi ravno u standardne spuštene stropove i udubljenja. Njegova visoka učinkovitost u kombinaciji s niskom potrošnjom energije, dugim životnim vijekom i elegantnim dizajnom čine ga najboljom opcijom za opću rasvjetu u uredskim zgradama, velikim maloprodajnim objektima, obrazovnim ustanovama, vladi, zdravstvu i bolnicama.

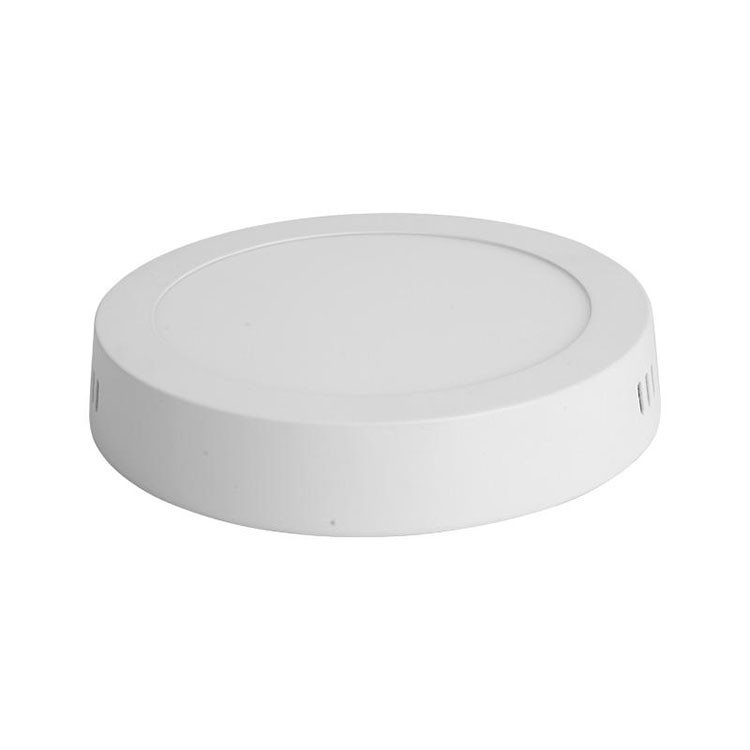

Okruglo LED svjetlo za ploču

Značajka:

● Vrlo tanko kućište
● Mala dubina ugradnje
● Visoka svjetlosna učinkovitost
● Ušteda energije do 60 posto (u usporedbi s rasvjetnim tijelima koja koriste CFL žarulje)
● Vrlo homogeno svjetlo
● Funkcionalan dizajn
● Jednostavna instalacija s brzim spajanjem (priključna kutija s priključkom za potisnu žicu za spajanje bez alata)
● Jednostavna instalacija zahvaljujući integriranom upravljačkom programu

Specifikacija:
